MÓDULO DE FILTRACIÓN - CAMPANA

El módulo generador es un módulo terminal difusor con un ventilador incorporado el cual impulsa el aire al filtro terminal HEPA H-14 para proporcionar un flujo laminar exento de partículas en salas limpias y salas blancas.

Los módulos generadores convencionales aspiran el aire de su plenum o de un ambiente limpio mediante una rejilla de retorno, la cual puede llevar instalada, opcionalmente, una etapa de pre-filtración G4.

El módulo de filtración – campana tiene la misma función que un módulo generador convencional, pero la diferencia que lo hace especial es que la aspiración del aire es a través del hueco perimetral entre las dos piezas que componen el módulo, para posteriormente ser impulsado hacia el filtro terminal HEPA H-14 mediante el ventilador.

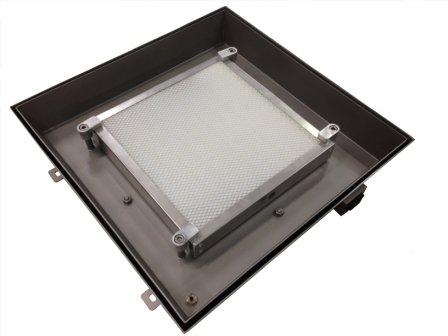

La campana está formada por dos estructuras; una envolvente y otra para la fijación del filtro HEPA, ambas construidas en acero inoxidable AISI-304 de espesor 2 mm con acabado mate.

El módulo de filtración está compuesto por un ventilador, un condensador para el motor, un filtro HEPA H-14, un presostato, un piloto LED  rojo y el conjunto de elementos necesarios para la conexión eléctrica.

El ventilador de bajo nivel sonoro está formado por un motor rotor externo protegido por termo-contacto y turbinas equilibradas estáticamente y dinámicamente según norma ISO 1940. El ventilador cumple con la normativa EMC referente a Compatibilidad Electromagnética.

El filtro absoluto HEPA H-14 con una eficacia del 99,995% MPPS está compuesto de un medio filtrante de fibra de vidrio con un marco de acero inoxidable, una junta continua de elastómero y protección superficial con mallas de aluminio.

Por último, el presostato diferencial controla la colmatación (ensuciamiento) del filtro HEPA H-14, indicando la necesidad de cambio de filtro mediante un piloto LED rojo que marcará alarma de colmatación según la señal de taraje del presostato instalado.
